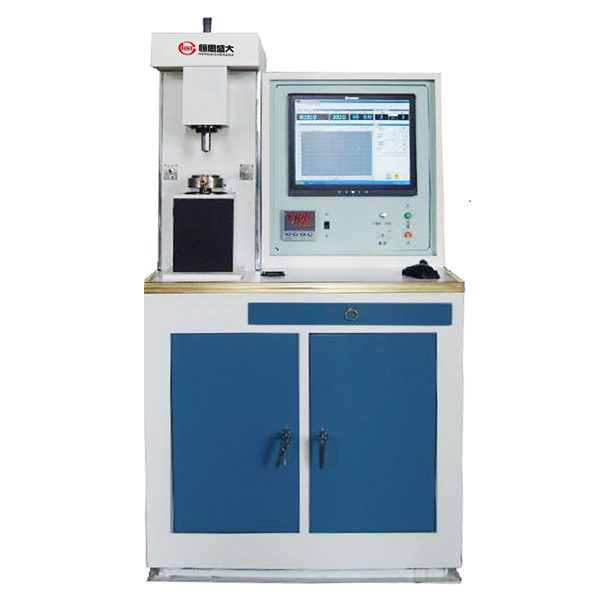

摩擦片剪切強度試驗機

摩擦片剪切強度試驗機，適用于汽車零件、摩擦片、汽車剎車片、汽車內飾材料做拉伸、壓縮、彎曲、剝離、撕裂、刺破、頂破、剪切等試驗的靜態物理力學性能測試分析研究，滿足GB/T22309-2008道路車輛 制動襯片 盤式制動襯片總成和鼓式制動蹄總成剪切強度試驗方法

摩擦片剪切強度試驗機技術說明：

采用調速精度高、性能穩定的日本松下電氣公司MINAS交流伺服系統和交流伺服電機作為驅動系統。調速范圍：0.001―500mm/min。 調速比：1：10000。速度精度：優于±1%試驗力測量范圍0.4%―100%Fｓ，測力分辨率為滿量程范圍的500000碼，示值精度為±0.5%，具有試驗過程力值實時顯示、峰值保留等功能。隨機配備標距50mm，變形量10mm引伸計一只，變形精度優于±1%Fｓ，測量系統分辯力為0.001%。位移測量分辨率為0.0001mm。橫梁移動小于等于5mm，位移誤差不大于0.005mm。橫梁移動大于5mm，位移示值相對誤差為±0.5%以內。PC機+控制與數據處理軟件+STC8800控制器和打印機構成試驗機控制與數據處理、打印系統。

摩擦片剪切強度試驗機主要參數：

1、試驗力：10KR、20KR、30KR、50KR、100KR、200KR2、準確度等級:0.5級3、結構形式：門式框架結構；4、試驗力示值允許誤差極限：示值的±0.5%以內5、負荷測量范圍：滿量程的0.2%～100%FS6、力分辨率：試驗力的1/300000FS7、位移示值極限誤差：示值的±0.5%以內8、位移小分辨率：0.001mm9、橫梁速度調節范圍：0.01～500mm/min10、橫梁速度相對誤差：設定值的±0.5%以內11、有效試驗寬度：500mm12、有效拉伸試驗空間：800mm13、主機重量：1200kg14、供電電源：220V，50Hz，2KW-5KW15、軟件及用戶界面：WINDOWS操作環境下的軟件和交互式人機對話操作界面16、試驗過程及測量、顯示、分析、控制等均由微機完成17、試臺返回：試樣破壞后，移動橫梁自動停止移動（或自動返回初始位置）18、安全保護裝置：軟件自動診斷、電子限位；19、超載保護：超過負荷10%時自動保護，自動停機；
