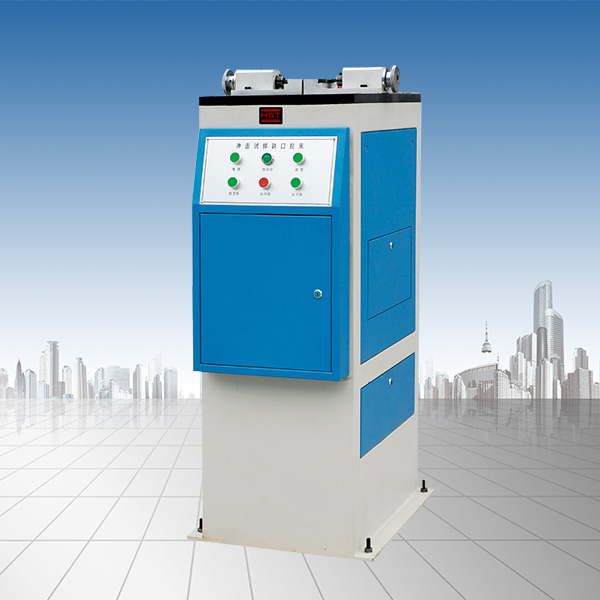

沖擊試樣缺口液壓拉床

一、產品用途：



沖擊試樣缺口液壓拉床是根據GB/T229-2007《金屬夏比缺口沖擊試驗方法》中對沖擊試樣制作V 型和U 型要求而研制開發的專用加工設備，完全滿足GB229-2007中規定的指標。



二、產品描述：



沖擊試樣缺口液壓拉床由工作部分，液壓驅動部分，電器控制部分，潤滑冷卻部分，輔助部分等組成。隨機配置2mmV 型和2mmU 型拉刀，試樣缺口一次加工成型，一次可成功拉制兩個標準試樣缺口，拉刀采用特殊材料、特殊工藝精密加工制造，具有硬度高、耐磨性好、使用壽命長等特點。



三、主機結構：



3.1主機工作部分：沖擊試樣缺口液壓拉床的拉刀定位座具有通用性,根據用戶特殊需要,可方便地換上其它特殊缺口專用拉刀；

3.2主機驅動部分：由工作臺上的按鈕控制油缸使拉刀定位座及拉刀以2.5m/min的合理拉削速度上下運動；

3.3動力傳輸，具有加載平穩,噪音低，自潤滑的優點,同時具有過壓保護功能；

3.4電器控制部分：具有到位自動停機的特點,確保了使用的高效性和安全性。

3.5潤滑冷卻部分：采用機床冷卻泵供油,設計有油量調節裝置,可以方便地調整油流方向與大小,冷卻泵泵出的油液經過節流閥后,送往導軌進行潤滑；

3.6主機輔助部分：有潤滑油過濾、鐵屑收集等輔助裝置，在保證安全高效加工的同時,使機器內部環境干凈,鐵屑易于清除。
